Leitor RFID UHF de 4 canais SM928Leitor RFID UHF de 4 canais SM928

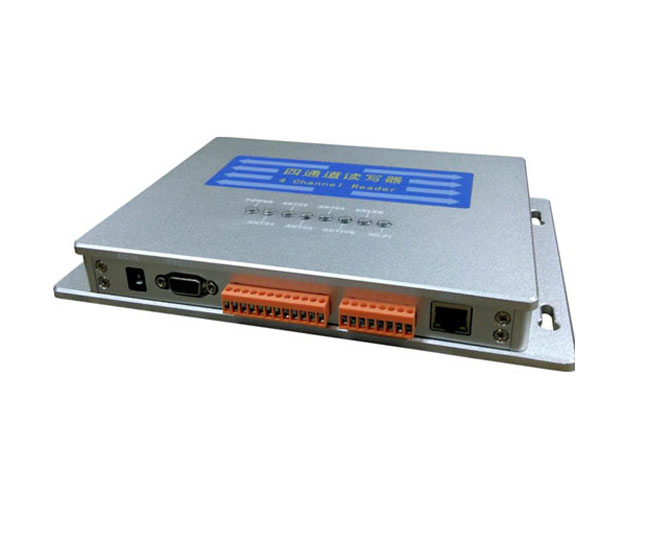

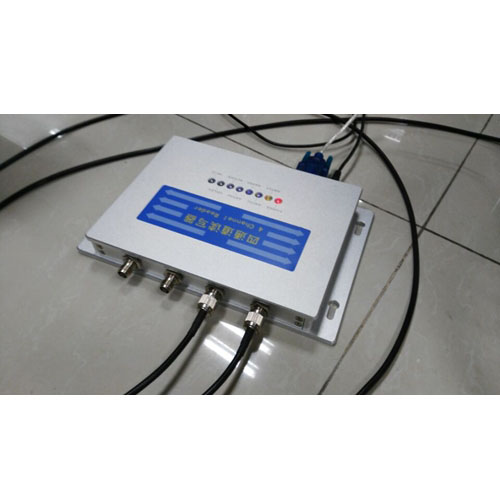

Leitor RFID UHF de 4 canais SM928

Introdução do Produto:

O SM928 é um leitor fixo de etiquetas eletrônicas UHF de alto desempenho e qualidade profissional, com 4 canais, baseado na plataforma Impinj R2000. Com direitos de propriedade intelectual independentes completos, suporta ISO18000-6C (EPC C1 GEN2) pro

Detalhes do produto

Características do produto:

Projeto da patente do ☆, direitos de propriedade intelectual independentes;

A fonte de alimentação do ponto de entrada do ☆ seja personalizada;

os canais do ☆ 4 de RF canalizam o superior ao nível da indústria;

☆ baseado na plataforma de Impinj R2000;

Detecção do valor do apoio RSSI do ☆;

O ☆ adota a relação padrão do API, fornece o PROGRAMA DEMONSTRATIVO e o código fonte, o apoio VC, o CS, o JAVA e as outras rotinas do desenvolvimento;

 Leitor RFID UHF de 4 canais SM928

Parâmetros do produto:

Parâmetro da tecnologia

Frequência de trabalho

902~928MHz; 865~868 megahertz

Protocolo

MPE C1 Gen2 ISO18000-6C

Poder do RF

0~33dBm (ajustável)

Distância da leitura

0~30m (dependa da antena e do ambiente)

Leia a taxa

>300times/second

Economias instantâneas do sem energia

8Mbit (economias do sem energia os dados, personalizados)

Gravação do tempo

A microplaqueta do pulso de disparo grava o tempo da leitura do cartão (personalizado)

Detecção da etiqueta

Detecção do valor do apoio RSSI

Parâmetros de comunicação

Relação do RF

Conector de 4 TNC

Conector RS232

115200 bps (defeito)

TCP/IP

230400 bps (defeito)

Relação do I/O

saída do relé de 2 maneira-estradas, 2 maneira - entrada do I/O da estrada

Parâmetro do poder

fonte de alimentação

12VDC/3A

Poder do ponto de entrada

personalizado

Parâmetros ambientais

Temperatura de funcionamento

-20℃~55℃

temperatura de armazenamento

-30℃~80℃

Umidade do armazenamento

5%~95%RH nenhuma condensação

Parâmetro físico

Tamanho

246x160x30milímetros

peso

about2kg

material

Liga de alumínio



Relação

NãoImagemdescrição
1Leitor RFID UHF de 4 canais SM928Relação da alimentação de DC
2Leitor RFID UHF de 4 canais SM928Relação RS232
3Leitor RFID UHF de 4 canais SM928TCP/IP
4Leitor RFID UHF de 4 canais SM928Relação do I/O: 12road (1-12 são da esquerda para a direita), a relação detalhada é definido como segue
5Leitor RFID UHF de 4 canais SM928Relação do I/O: 8road (1-8 são da esquerda para a direita), a relação detalhada é definido como segue



Definição de relação do I/O



NãoNomeDescrição
1DCINentrada/saída de +12V
2TerraTerra da terra
3LATAEntrada de disparador (disponíveis de baixo nível)
4NO1Relé 1 output (abra)
5COM1Retransmita 1 entrado
6NC2Relé 2 output (próximo)
7COM2Relé 2 entrado
8NO2Relé 2 output (abra)
9WGBWiegand (a entrada de disparador seja personalizada), disponível de baixo nível
10WGAWiegand (a entrada de disparador seja personalizada), disponível de baixo nível
11RS485ARS485A
12RS485BRS485B



NãoNomeDescrição
1TerraTerra da terra
2+5Vsaída de +5V
3IOV3I/O (personalizado)
4IOV2I/O (personalizado)
5IOV1I/O (personalizado)
6ANT1Pino do interruptor da antena (personalizado)
7ANT0Pino do interruptor da antena (personalizado)
8TerraTerra da terra



Acessório do produto

adaptador 1.Power

A fonte de alimentação é 12V/3A, adaptador industrial da categoria

Leitor RFID UHF de 4 canais SM928



2. Antena do RF 9dbi (compra da necessidade separadamente)

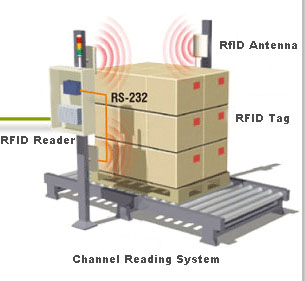

A antena do RF executa principalmente a transmissão do sinal do RF e a recepção do sinal da reflexão da etiqueta.

E transmitindo a etiqueta recebida do sinal ao leitor através do cabo do RF para processar.

Leitor RFID UHF de 4 canais SM928



antena 3.RF (9dbi)

O cabo do RF do padrão do leitor SM928 é equipado com um TNC em ambas as extremidades de um cabo coaxial.

O tipo de conector do RF, o comprimento padrão do cabo coaxial é 3 medidores.

 Leitor RFID UHF de 4 canais SM928

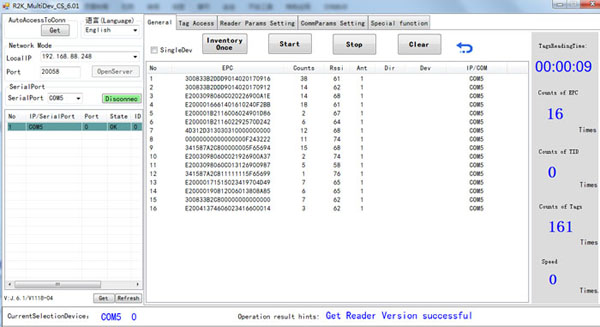

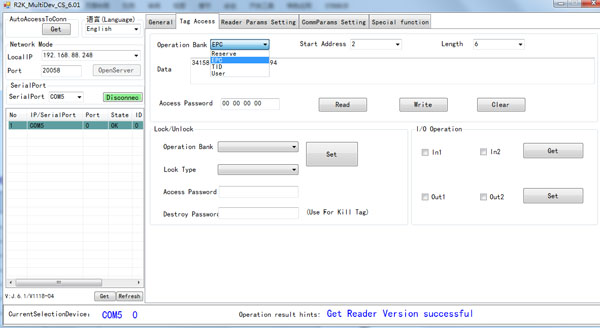

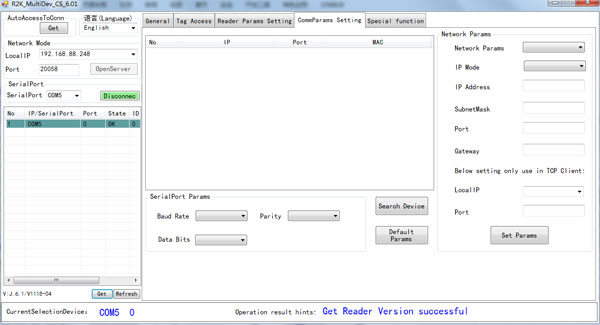

Relação RS232 do programa demonstrativo (C#)

Leitor RFID UHF de 4 canais SM928Leitor RFID UHF de 4 canais SM928Leitor RFID UHF de 4 canais SM928

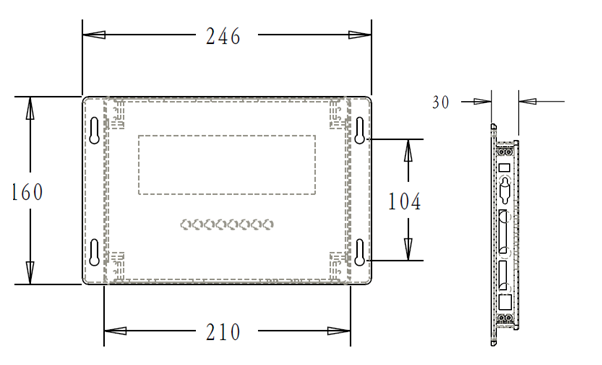

Tamanho (unidade: milímetro)

Leitor RFID UHF de 4 canais SM928

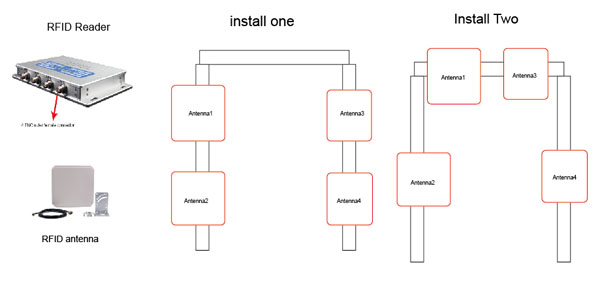

Instale a maneira

Leitor RFID UHF de 4 canais SM928
